트레일러는 어떤 부품으로 구성되어 있나요?

위의 그림은 일반적인 세미트레일러의 구조적 스케치를 보여줍니다. 트레일러의 주요 구성 요소와 위치를 명확하게 볼 수 있습니다. 각 부분을 자세히 설명하겠습니다.

액자

프레임은 하중을 지지하고, 견인핀, 서스펜션, 지지대 및 기타 장치를 설치하는 데 사용되는 주요 구성 요소로, 빔, 지지 빔, 연결 빔, 사이드 빔, 잠금 장치, 견인핀 커넥터, 패널 등으로 구성됩니다.

몸

받침대

사이드 보드

갠트리는 일반적으로 이동 및 분리가 가능하므로(특별한 요구 사항 없음) 무거운 물품이나 쉽게 미끄러지는 물품을 자주 운반하는 경우 갠트리를 바닥에 용접하고 대각선 당김 막대 두 개를 다시 추가해야 합니다.

트랙션 핀

견인 핀은 트랙터와 연결하고 견인력을 견디며 견인 시트와 연결된 세미 트레일러의 중요한 멤버입니다. 견인 핀의 직경에 따라 50(mm)과 90으로 나눌 수 있으며, 조립 방법에 따라 용접과 조립으로 나눌 수 있습니다. 일반적으로 탄소강과 합금강 단조로 만들어집니다.

완충 장치

세미트레일러 서스펜션 시스템은 일반적으로 세미트레일러 프레임과 차축이 전체 장치 세트에 연결되어 하중 전달, 충격 흡수의 역할을 합니다. 일반적인 세미트레일러 서스펜션은 비독립형 강판 스탬핑 유형의 강성 서스펜션에 사용되며, 탠덤 강판 스프링과 서스펜션 지지대로 구성됩니다.

특수차량은 다양한 목적에 따라 사용되기 때문에 서스펜션의 설계에도 각기 다른 요구사항이 있습니다. 서스펜션에는 일반적으로 강판 서스펜션, 단일점 서스펜션, 공기 서스펜션, 강체 서스펜션의 네 가지 종류가 사용됩니다.

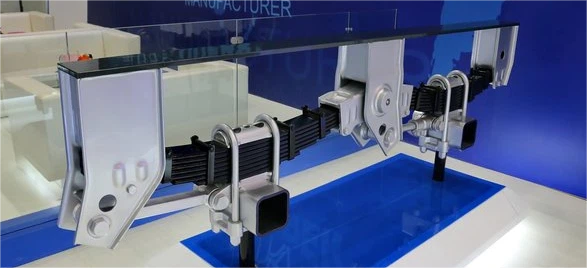

강판 서스펜션

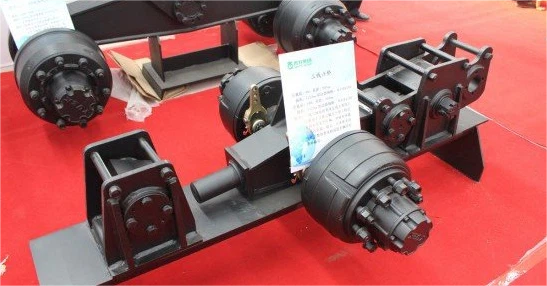

단일 지점 서스펜션

에어 서스펜션

단단한 서스펜션

세미트레일러 차축은 트레일러의 중요한 부분으로, 서스펜션을 통해 세미트레일러 프레임에 연결되어 하중을 지지하는 역할을 하며 도로에서 차량이 정상적으로 작동할 수 있도록 유지합니다.

전기 시스템

트레일러의 전기 시스템은 7코어 소켓, 케이블, 공기 회로, 다양한 램프와 랜턴으로 구성되어 있습니다. 회로는 주로 조명 및 신호에 사용되고 공기 회로는 일반 주행 브레이크, 비상 주행 브레이크에 사용됩니다.

지원 장치

트레일러 지지장치는 주로 트레일러가 분리될 때 지지하는 데 사용되며, 지지장치에는 단동식과 링크식 두 가지 유형이 있으며, 주로 다리, 연결 브래킷 및 기타 구성 요소로 구성됩니다.

보호 장치

트레일러 가드는 측면 가드와 후면 가드로 구성되어 있으며, 주로 보행자와 다른 차량이 트레일러 아래로 들어오지 못하도록 보호하고 차단하는 역할을 합니다.

1. 후방 가드레일 유형:

부속품

세미 트레일러의 다른 액세서리로는 도구 상자, 스페어 타이어 랙, 말뚝 등이 있습니다. 또한 로프 조임 장치, 로프 후크와 같은 작은 액세서리도 있는데, 설치하려는 상품의 유형에 따라 매우 기능적입니다.
